三种内固定方式治疗髌骨下极骨折生物力学特征的有限元分析

2025-12-04

王磊 1，李铖嵩2，张申申2，王清2

文题释义：

有限元分析：主要是运用有限元软件将连续的弹性几何体细分为由节点连接的数量有限的单元，然后构建成各种几何形状的求解区域，并对这些区域进行综合分析，其核心思想主要为“化整为零，集零为整”。可借助有限元分析方法，来设计出与人体反应近似的实验环境，进而模拟各种生理状态下的应力和位移分布情况。

摘要背景：髌骨下极对伸膝装置完整性和稳定性以及保持良好的膝关节功能非常重要。目前临床治疗髌骨下极骨折尚没有统一的手术方法，但有效的内固定应该具备对抗股四头肌和髌韧带的拉应力与股骨髁的屈曲应力以及骨折断端分离移位的能力。

目的：通过有限元法建立髌骨下极骨折三维模型，对比克氏针张力带、克氏针张力带结合环抱、克氏针张力带结合纵向捆绑3种固定方式的生物力学稳定性，进而为髌骨下极骨折的治疗提供一种可靠的术式选择。

方法：选择一名健康的女性志愿者进行膝关节CT扫描，利用有限元软件构建髌骨下极骨折模型。根据不同内固定方式设定为A、B、C组： A组为克氏针张力带固定，B组为克氏针张力带结合环抱固定，C组为克氏针张力带结合纵向捆绑固定。在相同的支撑和约束条件下，运用有限元分析软件评估3种内固定模型的生物力学特性。

结果与结论：有限元分析结果表明，在45°合力方向上施加不同大小载荷的条件下，C组相比于A、B两组整体模型、髌骨骨折端及内固定物的位移最小，模型及内固定物的应力最小。提示相较于克氏针张力带和克氏针张力带结合环抱这两种内固定方式，克氏针张力带结合纵向捆绑技术呈现出更小的位移和应力，具备更出色的生物力学强度及更为可靠的内固定强度，从理论上来讲可以很好地满足患者术后早期进行功能锻炼的需求。

关键词：髌骨下极；骨折；骨折内固定；克氏针张力带结合纵向捆绑；有限元分析；生物力学；骨科植入物

引言 Introduction

髌骨下极指的是髌骨远端的1/4 部分，该部位无关节软骨覆盖[1-2]，也不参与髌股关节的构成。髌骨下极骨折多由间接暴力导致，常表现为横形或粉碎性骨折，是一种特殊的关节内骨折，占髌骨骨折的9.3%-22.3%[2-3]。手术成功的关键在于实现良好的复位和稳定的固定。髌骨下极骨折块通常较小，作为髌韧带的起点，内固定应具备有效对抗股四头肌肌腱和髌韧带的拉力以及膝关节屈曲时股骨髁产生的压力的能力[4-6]。

髌骨下极骨折保留骨折块的内固定手术方式包括但不限于张力带钢丝固定术、纵向钢丝捆绑结合克氏针张力带、克氏针张力带结合环抱髌骨板或聚髌器、带线锚钉固定术、篮状钢板固定术以及中空螺钉8字钢丝固定术等[1，7-14]，最理想的手术方式应具备创伤小、操作简便、内固定坚强、复位稳定、并发症少等特点，但目前临床对于内固定方式的选择尚未统一[15-16]。克氏针张力带用于治疗髌骨下极骨折时会引发诸多并发症，例如内固定松动、断裂、复位丢失、骨不愈、低位髌骨、股四头肌萎缩、力量减弱、内固定对软组织产生刺激、膝关节前方疼痛等，这些并发症最终会对膝关节功能产生影响[17-18]。此外，髌骨下极粉碎性骨折由于骨折块较小，克氏针张力带技术难以实现有效复位和坚固固定，术后需要较长时间的石膏或支具固定，无法满足术后早期膝关节屈伸活动锻炼和早期完全负重的要求[19]。因此，有学者采用克氏针张力带基础上结合钛揽环抱技术治疗髌骨下极骨折，取得了满意的疗效[20-21]。回顾国内外文献，克氏针张力带结合纵向捆绑相比于其他手术方式有更好的临床效果及生物力学性能，也是近年来髌骨下极骨折研究和报道较多的手术方式[8]。但鲜有上述3种内固定方式有限元分析的对比研究。因而，此次研究借助先进的计算机辅助三维重建模拟技术，运用软件针对成人正常髌骨、髌骨下极骨折以及3种不同固定方式(克氏针张力带、克氏针张力带结合环抱、克氏针张力带结合纵向捆绑)构建有限元模型，剖析相同负荷边界条件下髌骨骨折块与内固定物的位移变化特征，探究髌骨压应力以及不同载荷对3种髌骨骨折内固定稳定性的影响，为临床提供力学参考[16，22]。

1 对象和方法 Subjects and methods

1.1 设计有限元分析。

1.2 时间及地点实验于2024年1-6月在福建医科大学附属闽东医院完成。

1.3 对象选择一位健康的成年女性志愿者，年龄35岁，身高165 cm，体质量60 kg，膝关节无畸形发育，无骨折及骨病史。志愿者对实验方案知晓并同意，且签署知情同意书。此次研究已获得福建医科大学附属闽东医院医学伦理委员会核准批准(伦理号：K2024062401)。

1.4 实验设备及软件 Philips 64层螺旋CT扫描机(菲利浦公司，荷兰)；电脑运行系统：Window 11；医学影像处理软件：Mimics 21.0(Materialise 公司，比利时)；逆向工程软件 Geomagic Wrap 2017(Geomagic，美国 )；三维结构优化软件 Solidworks 2017 (Dasssult Systems，美国 )；力学分析软件 ANSYS Workbench 2019 (ANSYS 公司，美国 )。

1.5 方法

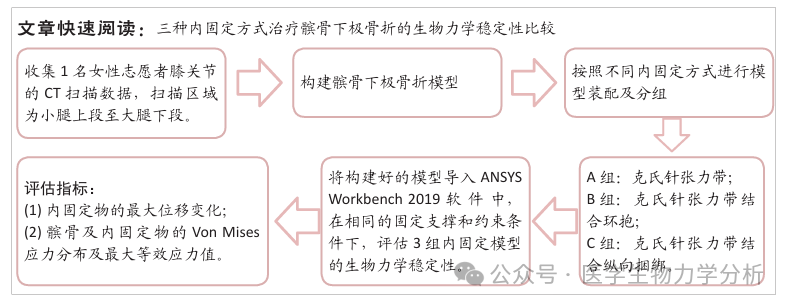

1.5.1 图像获取成年女性志愿者仰卧于CT扫描台上，膝关节中立位，保持静止状态。扫描区域为小腿上段至大腿下段，将获得的CT数据以DICOM格式进行保存。

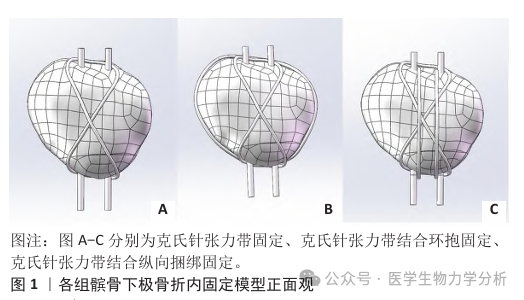

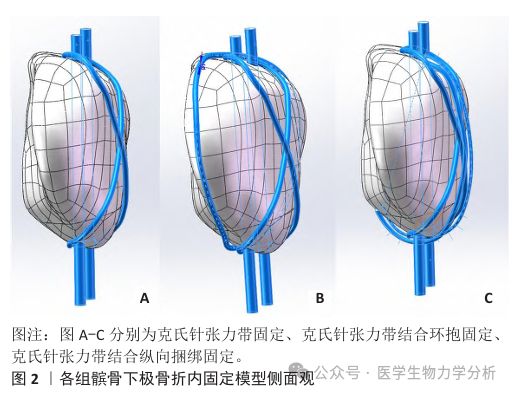

1.5.2 建立模型将所获取的膝关节CT扫描数据以DICOM 格式录入医学影像处理软件 Mimics 21.0内，选取髌骨区域，获取髌骨的大致轮廓，经过编辑修复及腔隙逐层填补后得到完整的实心髌骨三维模型STL格式。将三维髌骨模型引入逆向工程软件Geomagic Wrap 2017中，实施平滑封装去噪等处理，凭借软件曲面建模程序划分网格及探测轮廓线等功能获取光滑的髌骨三维模型。通过软件向内削减，得到髌骨松质骨模型，将髌骨模型及髌骨松质骨模式以 STP 格式导入三维结构优化软件Solidworks 2017中，进行原点装配，运用布尔运算得到髌骨皮质骨和髌骨松质骨，二者再次导入软件中，选择装配体，获得完整的髌骨模型。在髌骨纵轴下1/4处，垂直于髌骨纵轴进行分割，得到髌骨下极横行骨折模型。垂直于髌骨横轴构建基于屏幕的基准面，于髌骨内外侧约1/4处、中1/3-1/2处绘制圆，模拟克氏针入钉点，直径为2 mm，利用拉伸功能绘制克氏针；在髌骨冠状面绘制等距曲面，距离髌骨面 0.4 mm，利用扫描功能绘制钢丝，直径为 1.0 mm，利用等距曲面完成“8”字、环抱、纵向捆绑钢丝与骨皮质的接触组合。建立3种内固定方式模型，具体见图1，2。

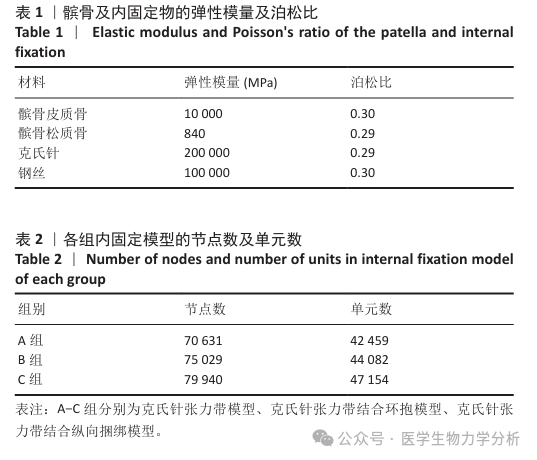

1.5.3 髌骨下极骨折3种内固定模型的建立及评估将髌骨下极骨折的三维模型以X-T的格式输入力学分析软件 ANSYS Workbench 2019 中，定义 3D 模型中骨质、钢丝及克氏针的弹性模量、泊松比等各种参数，详见表1。设置 3 种类型的摩擦接触：克氏针与髌骨间、钢丝与髌骨间采用“摩擦”，定义摩擦系数为0.2；钢丝穿过髌骨的部分设置为“绑定”；皮质骨与松质骨之间设置为“绑定”；骨折断端之间设置为“摩擦”，定义摩擦系数为0.45[23-25]。划分网格，尺寸大小为1.5 mm，3种模式的有限元单元数详见表2。

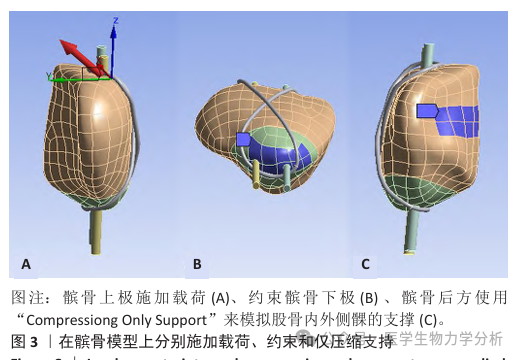

实验中约束髌骨下极，并在髌骨后方使用软件 “Compressiong Only Support”( 仅压缩支持 ) 功能来模拟股骨髁的支撑，同时应用“Components”在髌骨上极45° 合力方向分别施加300，400，500 N载荷[26-27]，具体见图3。

1.6 主要观察指标使用ANSYS Workbench 2019软件计算方案模块，分析与髌骨长轴呈45°角方向上分别施加 300，400，500 N 载荷下整体模型、髌骨及内固定物的应力和位移分布。

2 结果 Results

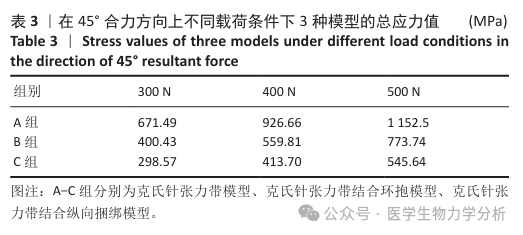

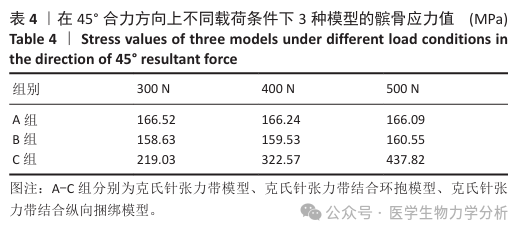

2.1 45° 合力方向上不同载荷条件下3种模型的应力分布及应力值 45°合力方向分别施加300，400，500 N载荷下 3 种模型总应力分布：3组模型的结果呈现一个清晰的趋势，A组> B组> C组；完整髌骨应力分布：C组> A组> B组；内固定物应力分布：A组> B组> C组。在有限元分析结构中钢丝**应力达到1 234 MPa(材料屈服强度) 时，内固定物可能发生不可逆的形变[26-28]。在此组数据结果中，3种内固定模型的内固定应力均小于1 234 MPa，表示3组内固定方式均不会发生内固定物不可逆的形变；从应力分布情况上看，当施加载荷增大的情况下，髌骨模型和内固定物的应力也随之增加，300 N载荷应力最小， 500 N载荷应力**；3种模型总的等效应力及内固定物等效应力**为A组，最小为C组；完整髌骨等效应力 **为C组，最小为B组，A组与B组的髌骨等效应力无显著差异。有限元分析结果表明，C组在45°角300， 400，500 N载荷条件下整体模型及内固定物的等效应力最低。见表3-5及图4。

2.2 45°合力方向上不同载荷条件下3种模型的位移分布 45°合力方向300，400，500 N载荷下3种模型总位移为： A组> B组> C组；完整髌骨位移：A组> B组> C组；内固定物位移：A组> B组> C组。3种模型总位移、髌骨及内固定物位移上**均为A组，最小均为C组，C组与 A、B组相比，在300 N载荷下**位移分别减低了58%(0.158 mm：0.066 mm)和39%(0.109 mm：0.066 mm)；在400 N载荷下**位移分别减低了47%(0.274 mm： 0.154 mm)和27%(0.158 mm：0.115 mm)；在500 N载荷下**位移分别减低了47%(0.219 mm：0.115 mm)和25% (0.204 mm：0.154 mm)。有限元分析结果表明，当施加载荷增大的情况下，髌骨模型和内固定物位移也随之增加， 300 N载荷位移最小，500 N载荷位移**；C组在45°合力方向300，400，500 N载荷条件下整体模型、髌骨及内固定物的位移最小。见表6-8及图5，6。

3 讨论 Discussion

髌骨下极骨折最理想的手术方式应具备创伤小、操作简便、内固定坚强、复位稳定、并发症少等特点，但目前常规固定方法多存在把持力不够、难以维持有效复位和坚强固定的缺点，所以临床仍无统一的手术方法[29]。

2 根纵向钢丝捆绑方式最早是由YAN等[30]提出，实验在尸体骨上制作髌骨下极骨折模型，对比双纵向钢丝捆绑与经骨减张缝合的方式两种固定方式的生物力学特性，将纵向钢丝穿刺点放置在股四头肌肌腱附近，结果显示纵向钢丝的内固定强度明显高于经骨减张缝合。SONG等[31] 使用纵向钢丝结合环形捆绑的方法，证实其固定强度高于单独使用纵向捆绑。张健等[8]将纵向捆绑技术进行改进，应用纵向钢丝捆绑结合克氏针张力带技术治疗髌骨下极骨折，临床效果满意。目前尚无相应的生物力学对比研究。基于此，此次研究应用有限元分析的方式建立髌骨下极横形骨折模型，探讨运用克氏针张力带、克氏针张力带结合环抱、克氏针张力带结合纵向捆绑的生物力学特性。

相关研究显示，在膝关节伸展过程中，股四头肌肌腱可施加的平均**拉伸力为316 N，修复后髌腱失效的 **负荷为433 N[32]。当髌骨受到以45°角向上倾斜的力时，髌骨关节上的压力达到**值[33-34]。基于此，此次研究设计合力与髌骨长轴呈 45°角方向上分别施加 300，400，500 N 的载荷。合力与髌骨长轴呈 45°方向的载荷为模拟髌骨所受**合力方向上设置的**载荷条件，并不等同于膝关节屈曲 45°时受力载荷，即该角度为合力方向而并非膝关节体位角度。该**合力方向的载荷足以覆盖膝关节活动时股四头肌产生的**载荷，以及膝关节屈曲活动中对髌骨产生的**应力。

在有限元分析领域中，骨折端的位移能够直接表明整个模型系统的稳定性。因此3组模型分别比较模型的总位移、完整髌骨及内固定物的位移，结果显示：C组模型在45°角**合力方向分别施加300，400，500 N的载荷下均拥有更佳的稳定性，这显示出克氏针张力带结合纵向捆绑在**合力方向不同载荷情况下，具备更强的稳定性。这一结果证明，克氏针张力带结合纵向捆绑的内固定强度足以应对膝关节屈伸活动时髌骨所承受的载荷，从理论上讲，它完全可以满足患者术后早期进行功能锻炼的需求。

此外，在有限元分析中，**等效应力值愈小表示应力分布愈为分散，反映出该内固定系统拥有**的抗变形能力[35]。医用钢丝屈服强度的国家标准为1 227.3 MPa，在此次研究中，内固定物的**应力达 1 152.5 MPa(A 组 45° 角 500 N 载荷)，低于国家标准，说明此次研究中内固定物皆不会发生不可逆性形变。结果表明，C 组在相同条件下总应力及内固定应力均为最小，这说明C组(克氏针张力带结合纵向捆绑)在整体结构上具备更强的刚度。

研究结果显示，3组模型内固定应力均大于髌骨应力。此“应力屏蔽”现象在骨植入物相互作用的研究里已被广泛记载[36]。当不同弹性模量的元件并联承受载荷时，弹性模量较高的元件承载的载荷较多，为弹性模量较低的元件提供应力与应变屏蔽[37-38]。这就导致内固定物在相同位置的应力高于髌骨，从理论上讲，应力屏蔽现象无法避免，最终临床中可能出现应力屏蔽性骨质疏松症及内固定断裂等并发症[39-40]。但在相同载荷条件情况下， C 组的完整髌骨相比其他两组承担更大的应力，理论上能够降低内固定物的载荷，从而降低并发症的发生率。此外，从有限元建模上可以看出，克氏针张力带结合纵向捆绑内固定方式为双平面，而其他两种内固定方式为单平面。双平面内固定物给予髌骨的压应力更高，这也解释了数据中C组髌骨应力高的原因。

相较于克氏针张力带，克氏针张力带结合捆绑二者相比，纵向捆绑结合克氏针张力带在克氏针张力带技术基础上增加了额外的骨隧道钢丝，提供了更强的生物力学稳定性，可有效降低早期功能锻炼时因内固定物失效而引发骨折端移位。尤为重要的是，纵向捆绑结合克氏针张力带技术达成了真正意义上的内固定，使应力集中于髌骨下极，这与骨折本身的生物力学机制相契合[26-27]，达成了真正意义上的内固定。这是该项技术具备**生物力学特性最为关键的因素。

鉴于有限元分析的限制，在研究中不可避免地做出了一些理想化设计：其一，膝关节及其内固定的建模涉及复杂的细节与约束，模型难以精确模拟膝关节的运动进程[41]。其二，有限元模型未考量材料的各向异性，暂无对不同角度和类型裂缝的解析[42]。未顾及髌韧带牵引的作用以及骨折愈合过程中可能出现的生物力学变动[22，43]。出于确保结果不受多种因素影响的目的，研究中假设内固定的材料是均匀的、各向同性且具有线性弹性，然而，实际情况是不同厂家生产的内固定物存在差异，而且松质骨和皮质骨的分布也有所不同[44]。最后，此次研究项目局限于髌骨下极横形骨折，对于粉碎、纵形、撕脱形骨折未进行描述。

结论：综上所述，针对髌骨下极骨折的治疗而言，相较于克氏针张力带和克氏针张力带结合环抱这两种内固定方式，克氏针张力带结合纵向捆绑技术呈现出更小的位移和应力，具备更出色的生物力学强度，可为髌骨下极骨折提供更好的稳定性及更为可靠的内固定强度，在临床实践中具有广泛的适用性，特别适合那些需要快速康复和恢复正常活动水平的患者，并为未来的髌骨下极骨折手术方式选择提供了新的思路。
